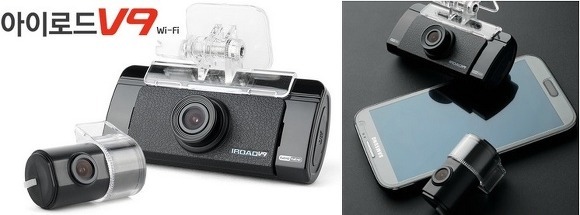

스마트폰연동 : 전후방의 30fps, Full HD, Wi-Fi, 아이로드 V9


아이로드 V9는 기본적인 와이파이(Wi-Fi)통신을 지원하는 블랙박스로 영상의 재생, 실시간 영상, 블랙박스의

환경설정, 영상파일의 백업, 영상의 확대기능 등을 와이파이(Wi-Fi)통신이 가능한 구글의 안드로이드, 애플의

IOS5를 운영프로그램으로 하는 스마트폰, 개방형 내비게이션과 같은 단말기에서 앱스토어에 접속하여

[아이로드 스마트 매니저] 앱을 설치하면 펌웨어 무선 업데이트도 이용할 수 있습니다.

태극이는 안드로이드 운영프로그램을 사용하는 삼성 스마트폰으로 개방형 내비게이션, ISO5를 시용하는

단말기에서 [아이로드 스마트 매니저] 앱의 설치에 대한 설명에 한계가 있겠지만, 앱의 설치는 비슷할 것이며,

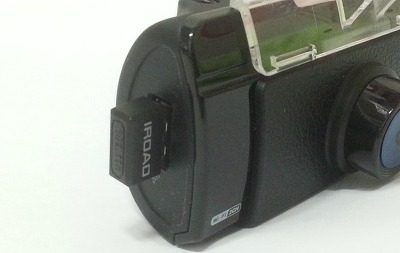

 앱의 설치에 있어서 블랙박스의 측면에 있는 와이파이(Wi-Fi) 동글을 꼽아 놓아야 합니다.

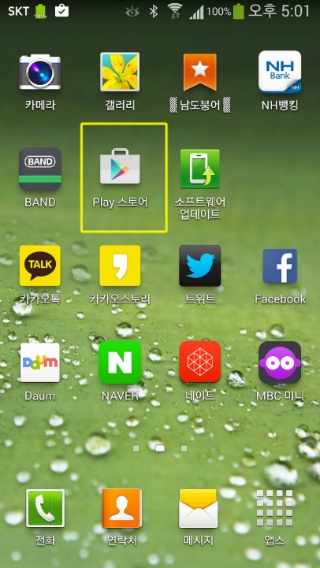

스마트폰의 바탕화면에서 안드로이드 운영체제에서 "Play 스토어" 앱을 실행합니다.

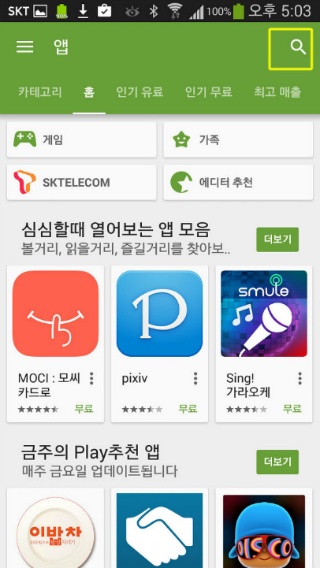

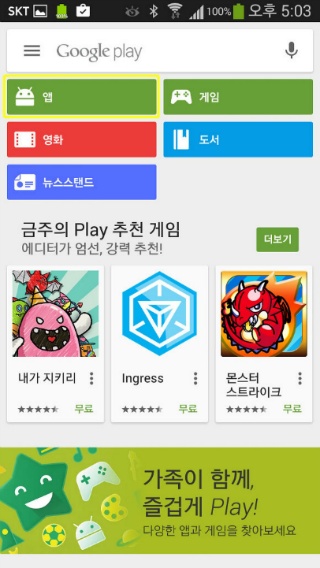

"Play 스토어" 앱을 실행하여 앱 디렉토리를 선택합니다.


앱 디렉토리에서 윗부분에 있는 검색단축아이콘을 터치하여 실행을 합니다.

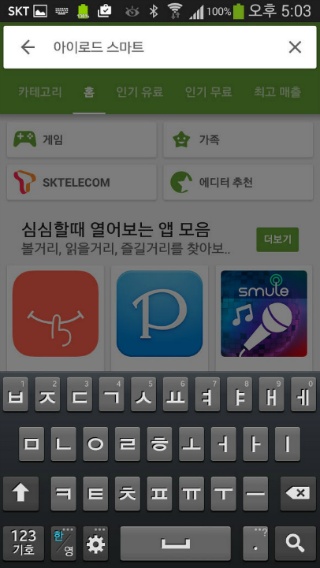

"아이로드 스마트", 또는 "아이로드"로 검색문구를 입력하고,

화면 하단의 검색아이콘을 터치하여 실행을 합니다.

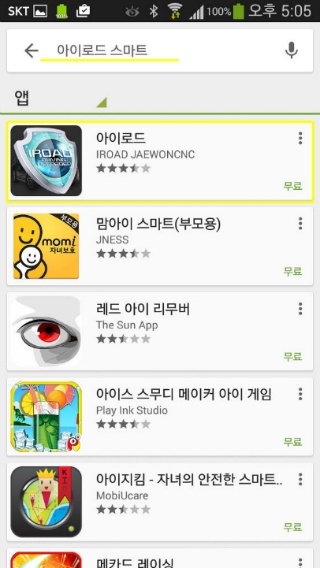

아이로드 스마트 매니저의 [아이로드]앱이 검색 확인이 되었으니,

해당 앱이 설치하려고 하는 앱인지 살펴보기 위하여 터치를 합니다.

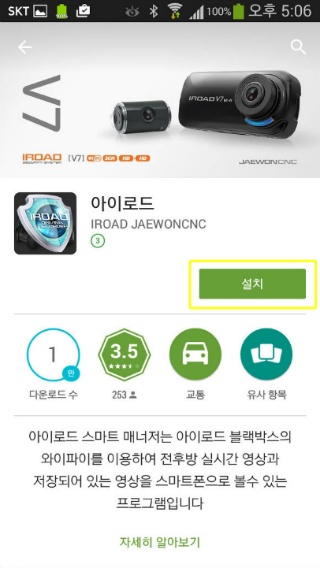

아이로드 스마트 매니저는 이이로드 블랙박스의 와이파이를 이용하여 전후방 실시간 영상과

저장되어 있는 영상을 스마트폰으로 볼수 있는 프로그램이라고 설명이 되어 있습니다.

설치버튼를 터치하여 실행을 합니다.

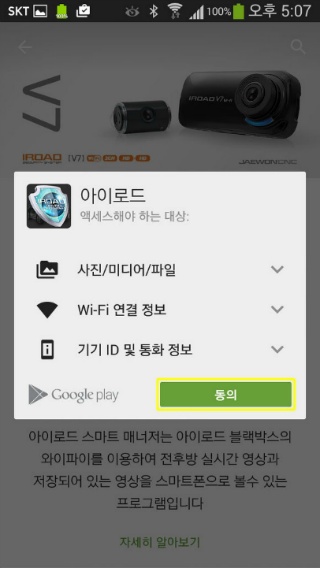

동의를 확인하여 주어야 설치를 할 수 있습니다.

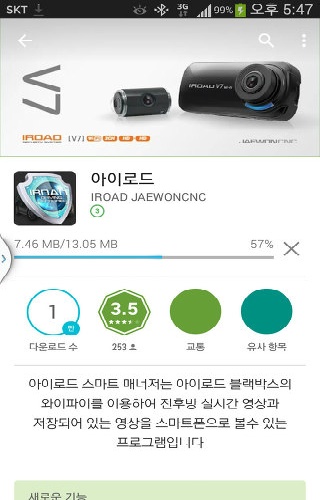

앱의 전체용량이 13.05MB로 가벼운 편이라 빠른 속도로 다운로드을 할 수 있습니다.

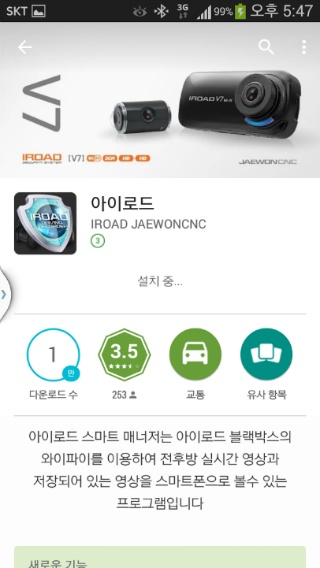

다운로드가 완료되면, 사용중인 스마트폰에 자동으로 설치가 진행이 되며,

폰의 바탕화면에 [아이로드] 바로가기 아이콘이 생성이 됨니다.

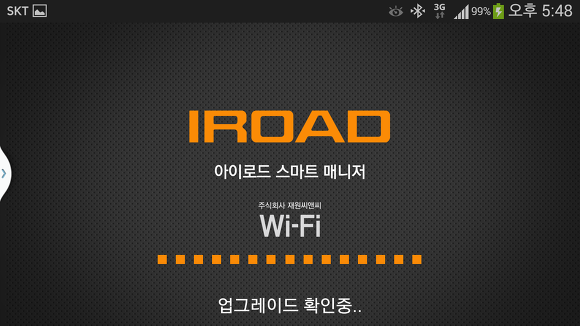

바탕화면의 [아이로드 스마트 매니저]의 바로가기 아이콘인 '이이로드'을 터치하여 실행하면,

실행화면으로 가로모드로 제공이 됨니다.

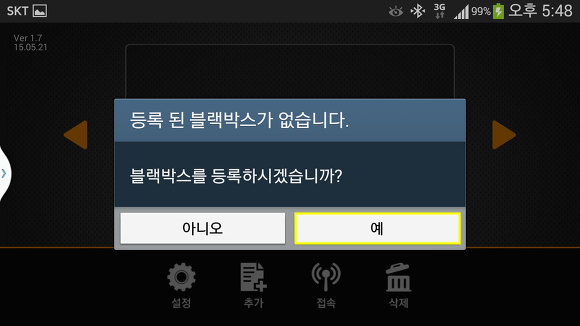

[아이로드 스마트 매니저] 앱에 등록된 블랙박스가 없다며, 블랙박스의 등록여부를 묻는 팝업창화면입니다.

예를 선택하니,

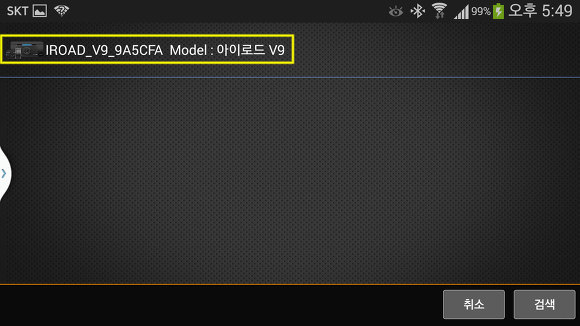

IROAD_V0_9A5CFA Model:아이로드 V9가 검색이 되었으며,

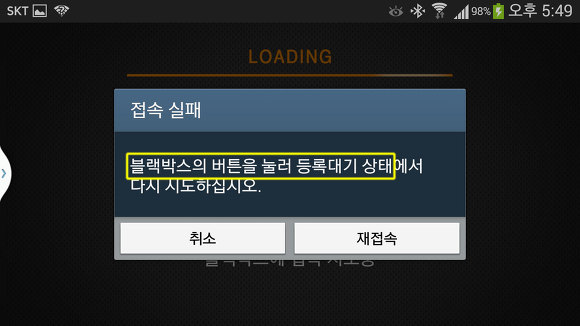

아이로드 V9의 블랙박스에 와이파이(Wi-Fi)통신으로 접속에 실패를 하였다는 팝업창이 뜨는 이유는

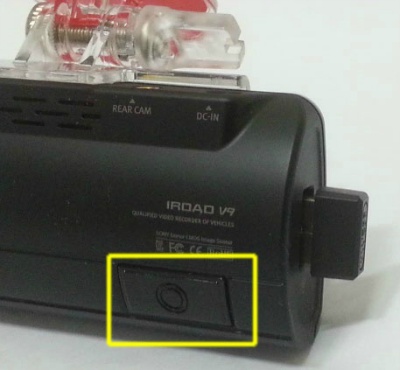

본체의 노란칸에 있는 와이파이(Wi-Fi)연결버튼(길게 누르면 녹음해제)을

아이로드 스마트 매니저에 등록을 위하여 1회 눌려주고 그 이후로는 접속할때 안눌려주어도 됨니다.

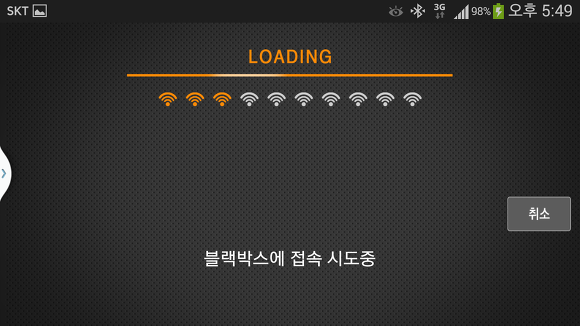

아이로드 V9에 접속을 시도하는 이이로드 스마트 매니저의 화면입니다.

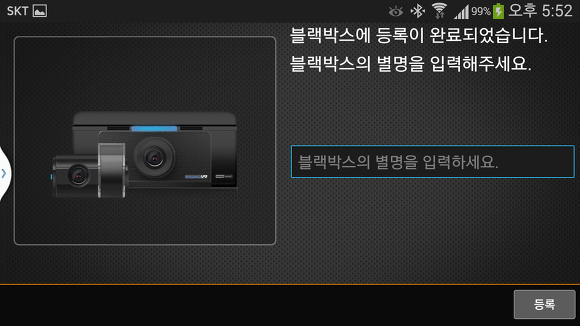

아이로드의 와이파이(Wi-Fi)블랙박스를 여러대를 사용할 경우에

애칭(별명)을 만들어 놓으면 사용할 때, 헤갈리지않고 편리합니다.

이번에는 아이로드 V9로 애칭을 만들어 보았습니다.

아이로드 스마트 매니저의 메인메뉴화면에 아이로드 V9가 두연 연속 나와 버렸습니다.^^**

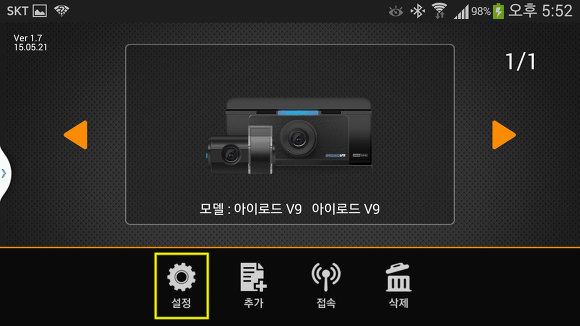

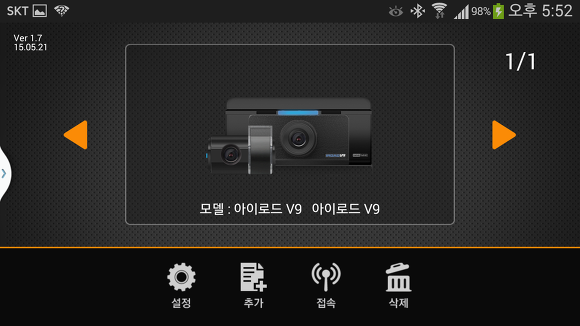

아이로드 스마트 매니저의 메인메뉴화면 하단에 위치한 [설정]은

블랙박스의 전후방 밝기조절, 프레임 설정, 녹화설정, 전압관리 환경설정을 하는 설정버튼입니다.

시스템1은 전후방의 카메라는 FUll HD로 고정이 되어 있으며,

카메라의 밝기, 일반녹화 프레임, 이벤트녹화프레임을 전방과 후방을 별도로 설정이 가능하게 되어 있습니다.

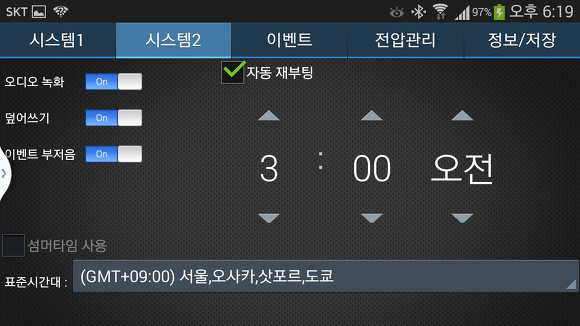

시스템2는 음성녹음, 덮어쓰기, 이벤트 부저음의 활성화 여부를 체크할 수 있으며,

블랙박스시스템의 재부팅을 유도하여 오류를 방지하는 시간대를 조정하거나, 재부팅의 활성화를 선택하며,

외장 GPS 수신정보에 의한 시스템 시간 자동보정과, 표준시간대, 썸머타임를 선택할 수 있게 되어 있습니다.

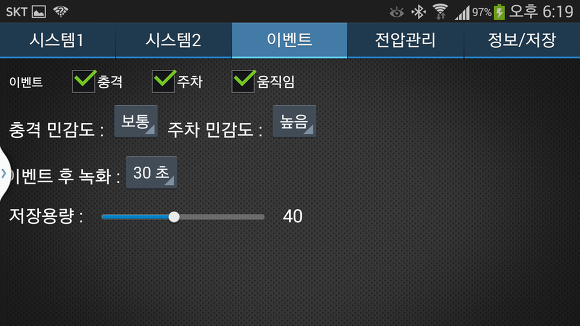

이벤트는 이벤트(충격;주행, 주차), 주차, 움직임(모션감지)의 활성화 여부를 체크할 수 있으며,

충격 민감도는 주차와 주행을 통합된 3단계로 설정이 되며, 이 부분은 주행과 주차의 민감도를 분리하여

 설정이 가능하게 되었으면 하는 바램이며, 주차 민감도는 모션김지로 3단계로 설정이 가능합니다.


이벤트 후 녹화는 이벤트파일의 녹화시간으로 최고 30초까지 설정할 수 있으며, 저장용량의 그래프는

 사용중인 메모리의 40%를 이벤트파일로 저장한다는 의미이며, JDR파일시스템의 특성상 녹화영역을 조정하면,

녹화되었던 영상파일들은 삭제가 되는 메모리의 초기화가 이루어지면서 블랙박스는 재부팅이 됨니다.

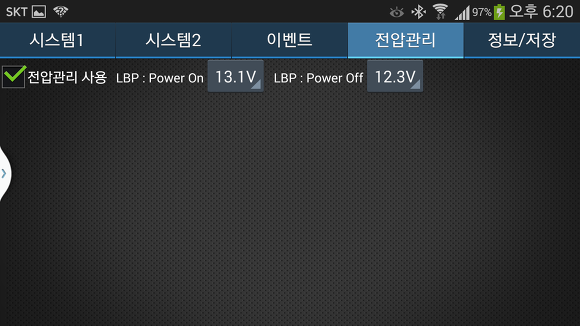

전압관리는 저전압차량배터리관리로 시동을 on하면 블랙박스의 부팅이 되는 전압을 13.1V로 설정이 되었으며,

차량 배터리의 전류를 차단하는 전압은 12.3V로 설정을 하여 보았습니다. 차량 배터리 차단전압을 12V로 하여도

무난하지만, 기온이 내려가는 계절에는 배터리의 방전을 미리 방지하기 위한 권하는 전압이 12.3V입니다.

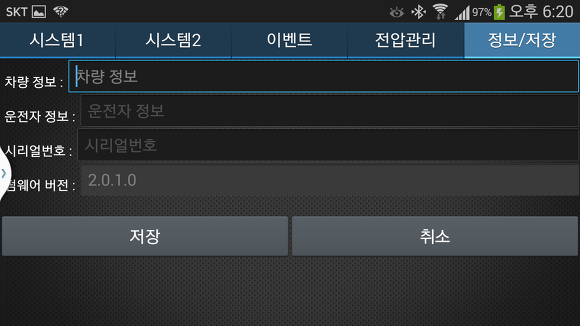

자량 정보, 운전자 정보, 시리얼번호, 펌웨어 정보등은 한글지원이 안되는 영어버전으로,

한글지원은 안돼지만, 펌웨어 버전 등의 숫자는 해당정보가 맞습니다.

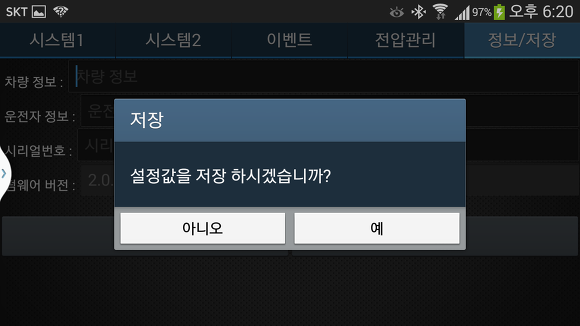

스미트폰의 뒤로가기버튼을 터치하면 블랙박스의 저장확인 팝업창이 생성됨니다.

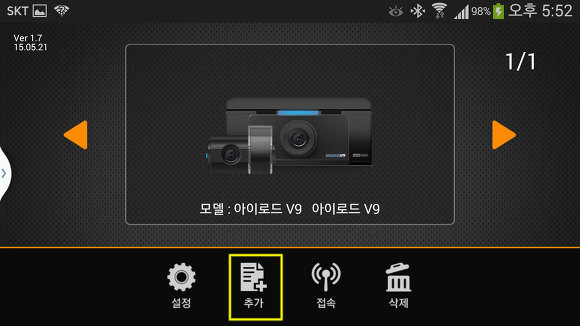

아이로드의 와이파이(Wi-Fi)블랙박스를 두대 이상 동시에 관리를 하여야 할 경우에

추가를 하기 위한 추가버튼으로 기본 1대를 사용할 경우에는 필요없는 기능일수도 있습니다.

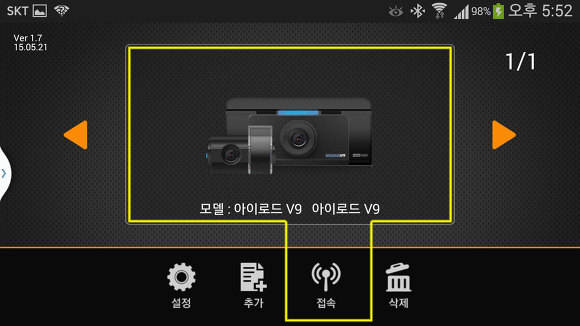

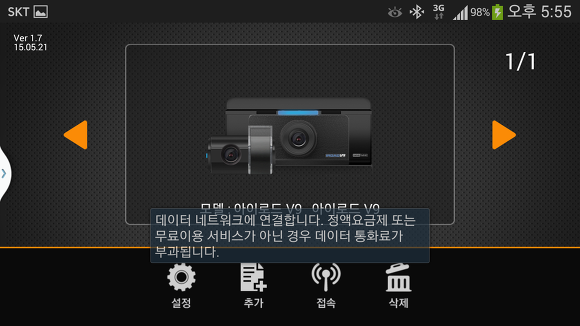

접속버튼은 실시간 영상을 볼수 있는 기능으로 접속버튼외에 제품 별명이 되는 영역을 터치하여도

전후방의 실시간 영상을 시청할 수 있습니다.

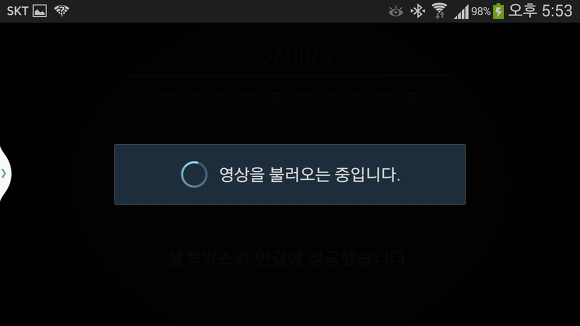

실시간 영상모드로 전환이 되는 아이로드 스마트 매니저의 화면입니다.

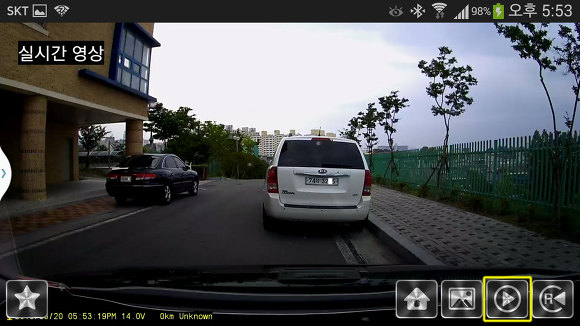

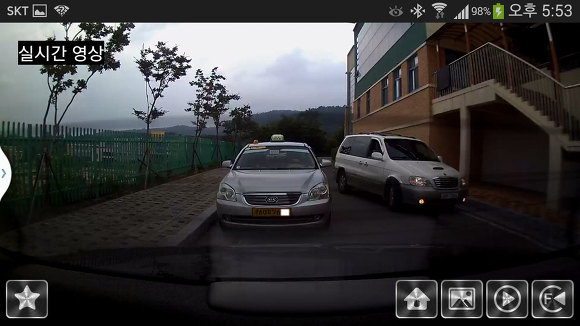

실시간 영상모드의 화면으로 영상 제어 버튼는 화면을 터치하면 사라지고, 터치하면 나타납니다.



화면 하단의 별모양버튼을 터치하여 활성화되면,아이로드 스마트 매니저로 접속할 때,

순서대로 메인메뉴에서 접속과 화면중앙의 선택으로 실시간 영상으로 전환이 되는 순서를 메인메뉴를 생략하고,

 실시간 영상을 전환이 되는 것입니다.


다음에 스마트폰 바탕화면의 아이로드 바로가기 앱을 실행하면,


아이로드 스마트 매니저의 실행화면이 나오고,


아이로드 스마트 매니저의 메인메뉴화면은 생략이 되며,

실시간 영상화면으로 바로 전환이 되는 것입니다.

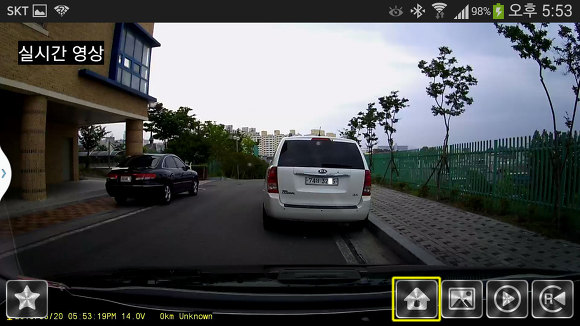

실시간 영상의 영상제어 홈버튼은 터치실행을 하면,


아이로드 스마트 매니저의 메인메뉴화면으로 전환이 됨니다.

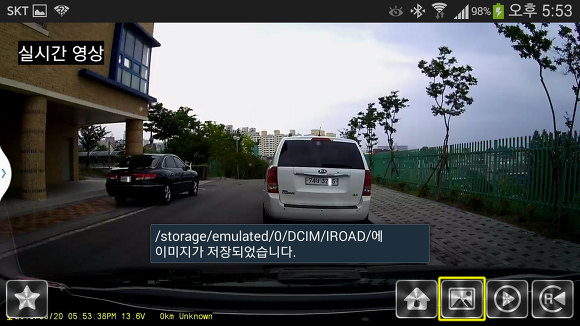

실시간 영상의 화면을 캡쳐하는 기능으로 캡쳐버튼이며, 스마트폰의 최종 IROAD폴더에 저장이 됨니다.

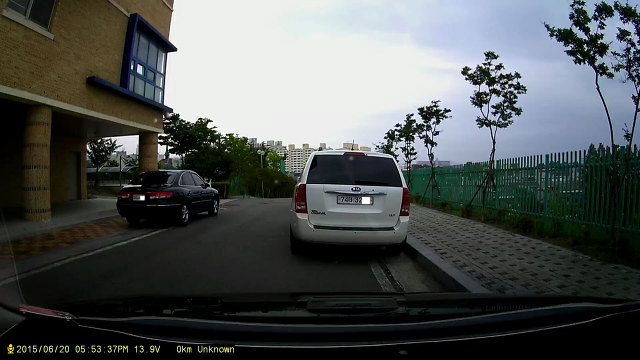

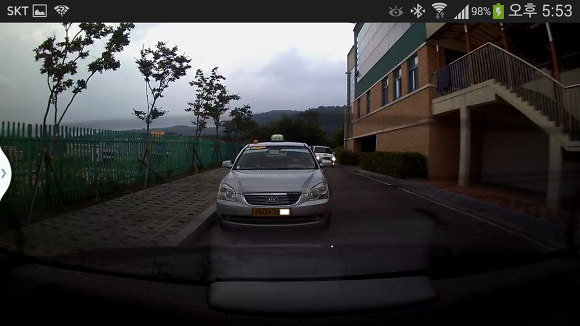

아이로드 스마트 매니저의 실사간 캡쳐버튼의 터치실행으로 캡쳐된 사진입니다.



저장된 영상파일을 재생하여 볼 수 있는 영상 재생 버튼입니다.

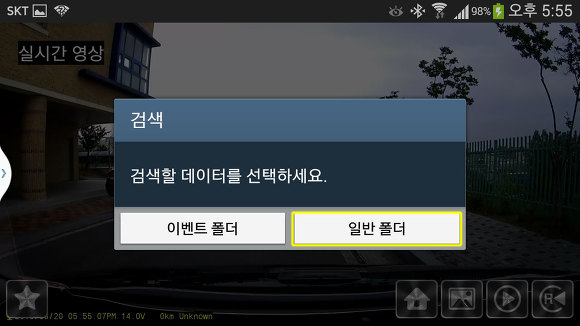

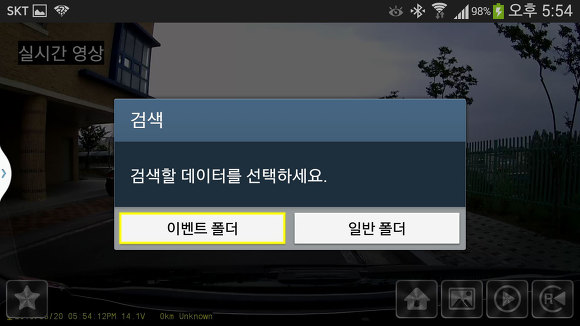

이벤트폴더와 일반폴더로 구성이 되어 있으며, 이벤트폴더를 선택하여 보았습니다.

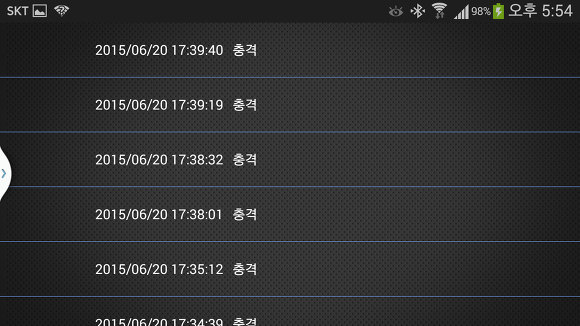

충격과 움직임, 주차시작의 영상파일들이 오름차순 시간대별로 기록된 모습을 보여 주었습니다.



이번에는 일반폴더를 선택하여 보았습니다.

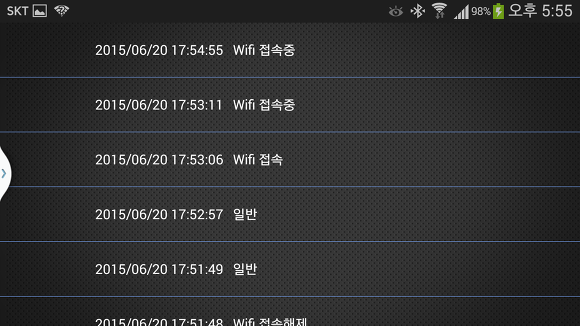

일반, 와이파이(Wi-Fi)접속, 접속중, 접속해제의 자세한 사용기록파일이 오름차순으로 기록되어 있습니다.

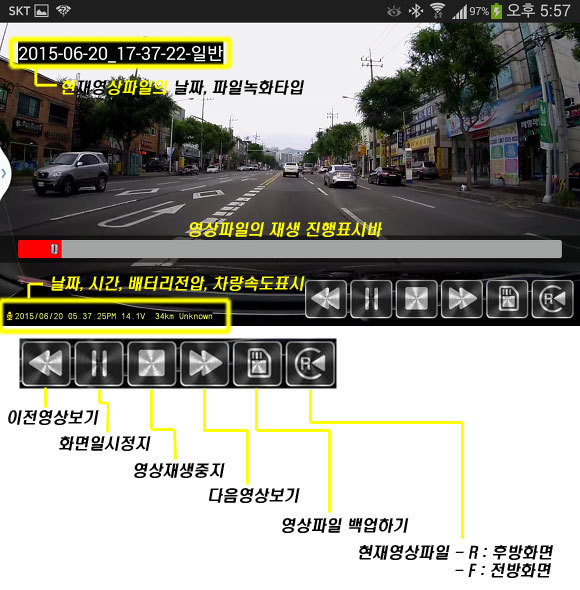

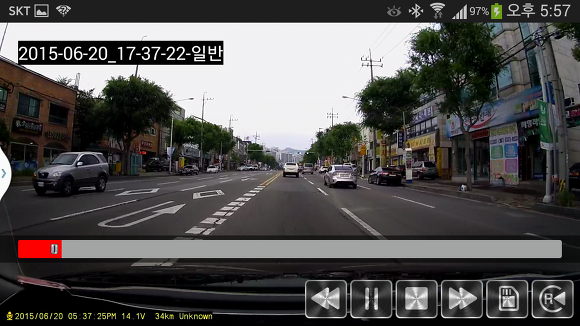

일반폴더의 영상파일중에 하나를 선택하여 재생을 하여 본 화면입니다.

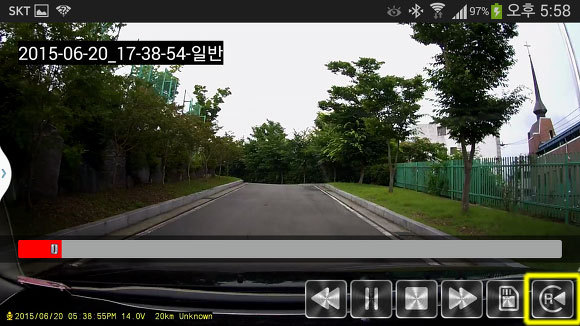

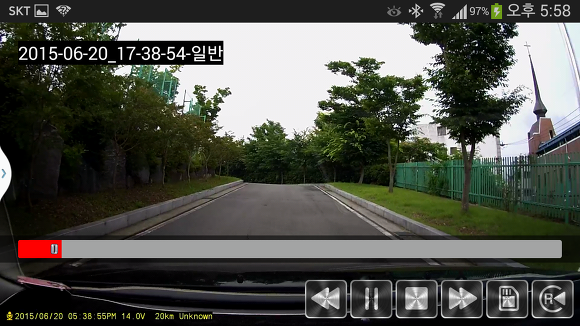

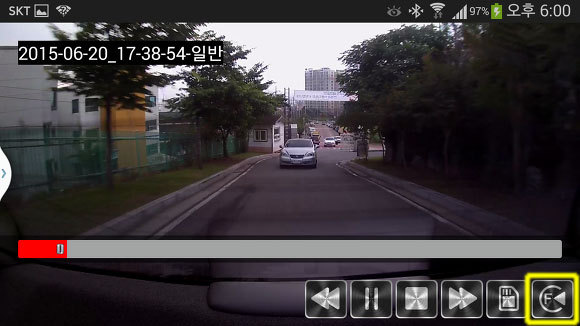

다음 영상보기버튼을 터치실행을 하여 17시 38분 54초 일반의 영상파일을 재생하였습니다.

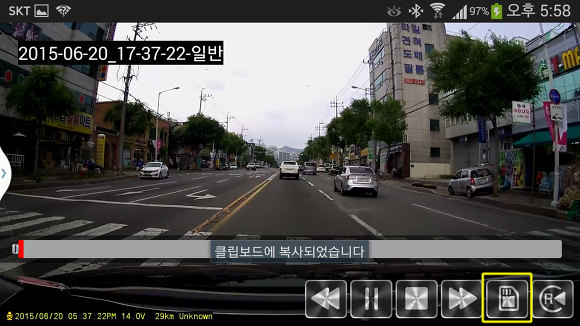

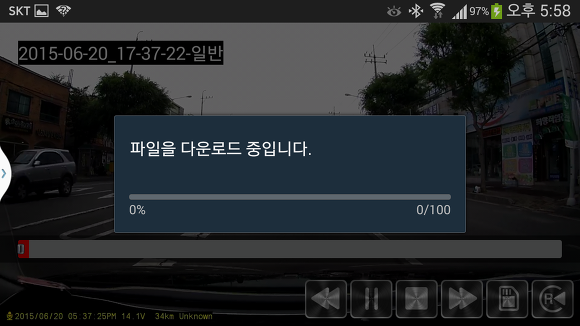

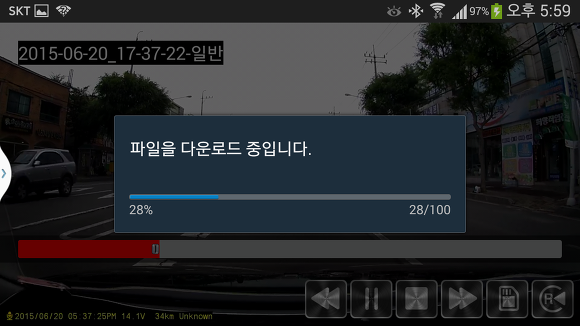

스마트폰에서도 아이로드 스마트 매니저 앱을 사용하면 영상파일의 백업저장이 가능하며,

전체적인 영상파일의 백업저장은 아니되며, 재생중인 영상파일만이 되는 백업버튼입니다.

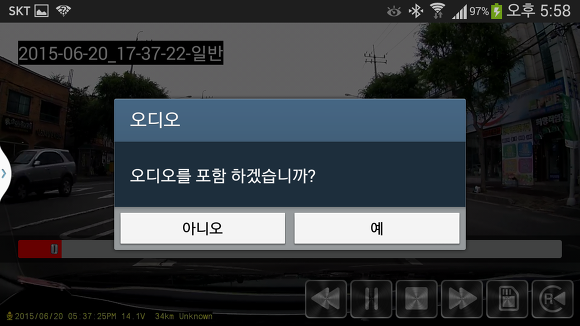

사생활의 침해를 고려한 선택적인 오디오재생 선택권을 사용자에게 주었습니다.

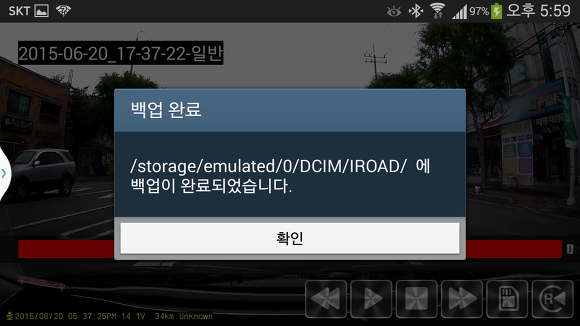

캡쳐와 같은 스마트폰의 IROAD폴더에 영상파일이 백업저장이 되었습니다.


영상의 재생, 실시간 영상에서 공통적으로 적용되는 기능으로 전방과 후방의 화면을 선택하여 볼 수 있습니다.

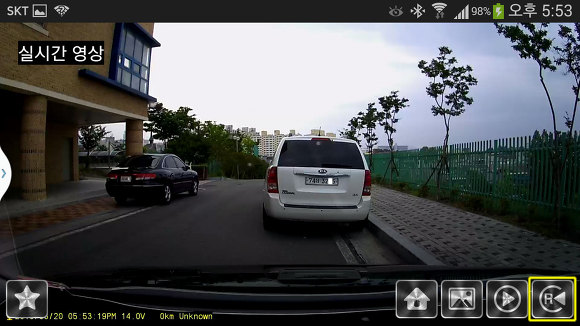

전방화면에서 R화면전환버튼을 터치실행하면, 후방화면으로 전환이 되고,

후방화면에서 F화면전환버튼을 터치실행하면, 전방화면으로 전환이 됨니다.


공통적인 요소로 화면에 표출된 제어기능의 버튼들은 화면을 터치하면, 사라지고,

화면제어가 필요할 경우에는 화면을 터치하면 표출이 됨니다.

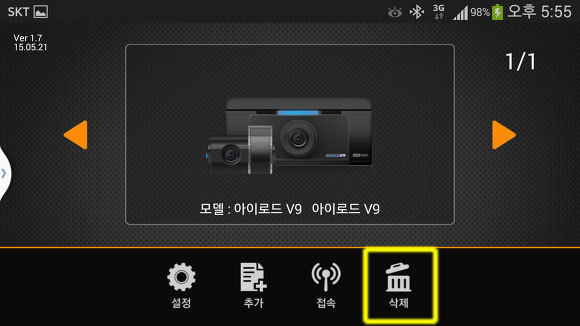

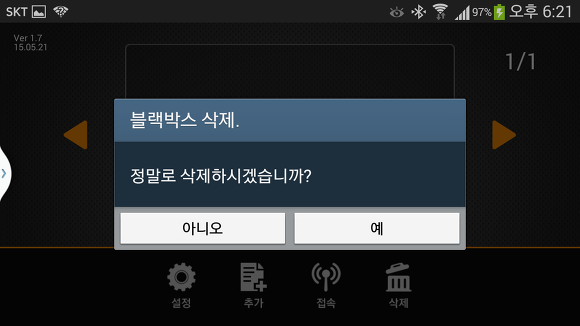

삭제버튼은 블랙박스의 아이로드 스마트 매니저의 등록에서 삭제가 된다는 의미입니다.

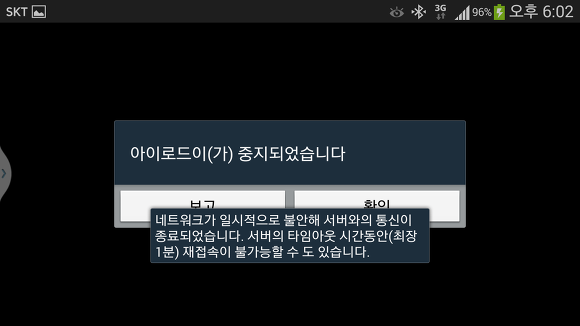

와이파이(Wi-Fi)통신은 무선방식이라서 가끔은 연결이 안정적이지 못하고, 끊어질 때도 있지만,

편리한 만큼 조금의 불편도 있으며, 바로 접속이 되니, 큰 불편은 없었습니다.

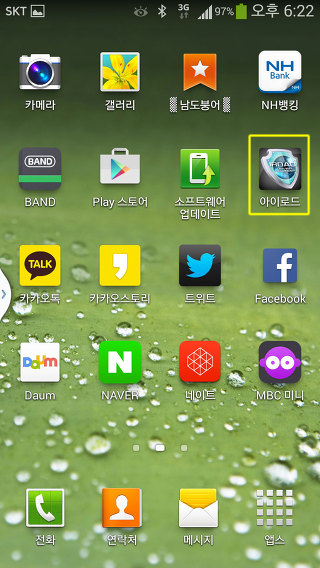

안드로이드 운영프로그램으로 하는

삼성스마트폰의 바탕화면에 [아이로드 스마트 매니저]의 앱이 설치된 모습입니다.

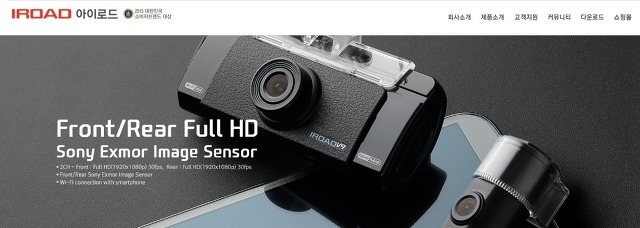

------------------------------ IROAD V9 블랙박스 특징 --------------------------

2채널, 전방 Full HD(1920x1080p) 30프레임, 후방 Full HD(1920x1080p) 30프레임, 자동 주차모션 전환,

쿼드코어(Quad Core) Cortex-A31 CPU 탑재로 안정적인 2채널 녹화, 142도 와이드 화각, 외장 GPS안테나,

자동업데이트, PC전용뷰어, 상시녹화, 충격 이벤트 녹화, 전,후방 쏘니 이미지 센서(2.4M 픽셀), 충격 알림,

자동복구시스템, 34가지 음성안내,  실속형 블랙박스,자동주차모드, 2채널 블랙박스, 후방 시큐리티LED,

무결성검증, 카메라 밝기조정, PIP화면, 전후방화면, 확대경, 차선그리기, 섬네일, JDR파일시스템,

무선 와이파이 Wi-Fi 스마트폰으로 전후방 실시간영상, 녹화 영상 재생, 블랙박스 환경설정, 펌웨어,

저전압차단(상시전원) 내장, 고품질 음성녹음, 차량배터리 방전 방지, 포멧프리, Wi-Fi통신
