디자인과 각부의 명칭 : 전후방의 30fps, Full HD, Wi-Fi, 아이로드 V9



재원씨앤씨의 와이파이(Wi-Fi) 블랙박스 아이로드 V9는 분리형 2채널로 전 후방은 동축케이블로 연결되고,

제품의 색체는 자외선에 변색이 강한 검정계열로 본체의 전면 일정부분외에는 대부분 무광처리가 되었으며,

정면의 약1.5cm정도의 좌우측면은 유광처리로 손때등이 쉽게 남겨지고 있으며, 렌즈의 주변의 가죽느낌으로

처리된 가로의 사각형형태를 하고 있으며, 후방카메라는 원통형으로 전체적으로 무광처리가 되어 있습니다.

Full HD 소니 이미지센서를 사용한 전방카메라가 있는 본체는 약 9.6cm×4.5cm×2.4cm의 작은 크기이며,

역시, Full HD 소니 이미지센서를 사용한 후방카메라는 약 5.3cm×지름2.7cm의 작은 크기입니다.

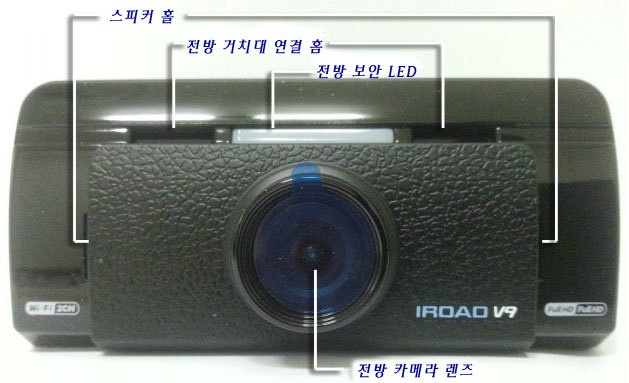

아이로드 V9의 전방 카메라는 본체의 좌우측의 정 가운데에서, 약간 하단에 자리를 잡고 있으며, 렌즈주변을

가죽느낌으로 처리한 약 7cm×3cm에 크기가 고급화를 보여주고 있으며, 주변에 스피커 홀이 있고, 전방 보안

LED가 렌즈로부터 위부분에 있으며, 좌우로는 전방 본체의 투명 거치대와 연결 될 가로막대형의 홈이 있습니다.

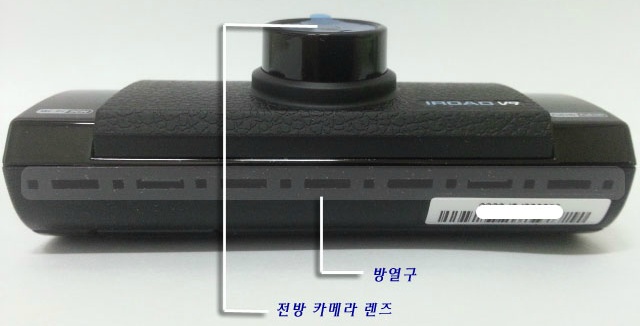

본체의 하단은 방열구로 전체를 구성하였으며, 우측에 제품 씨리얼이 있습니다.

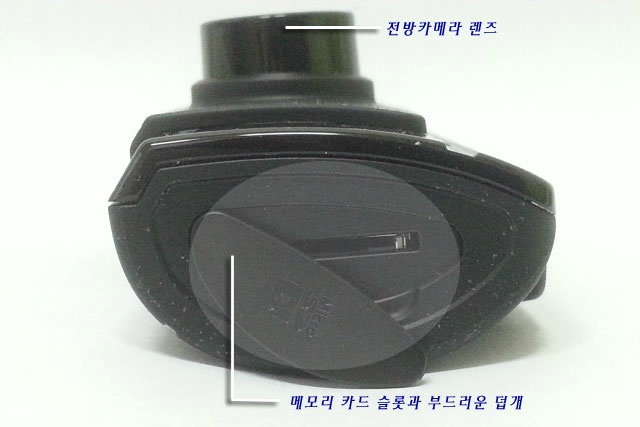

본체의 좌측면에 메모리 슬롯이 있으며, 부드러운 재질의 덥개로 메모리의 이탈을 방지, 먼지등의 이물질의

 침입을 방지하는 역활을 하며, 마이크로 SD메모리는 기본 16GB ~ 최대 64GB SDXC를 지원합니다.

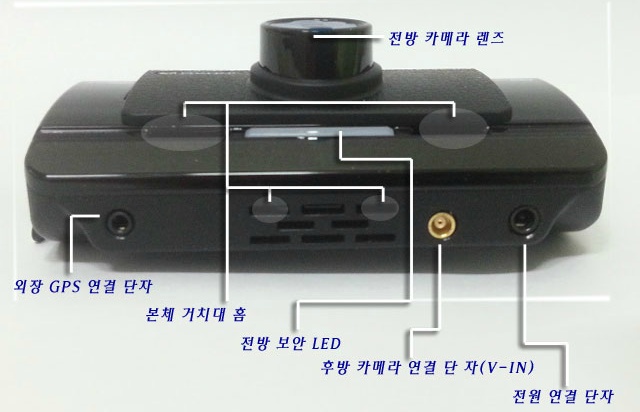

본체의 상부에는 외장 GPS 연결 단자, 투명거치대 두개의 홈, 후방 카메라 동축케이블 연결 단자(V-IN),

12~24V의 전원 연결 단자로 배치가 되었으며, 투명거치대 연결 홈외에 주변 방열구용 천공들은 거치대와

연결이후에는 덮혀짐으로 인하여 방열구의 역활은 못하는 모습을 보여 주었습니다.

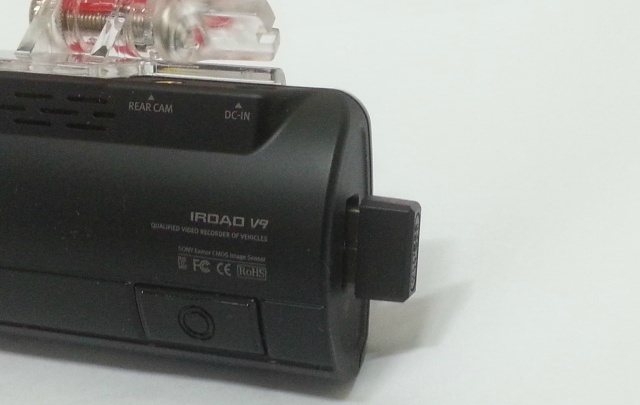

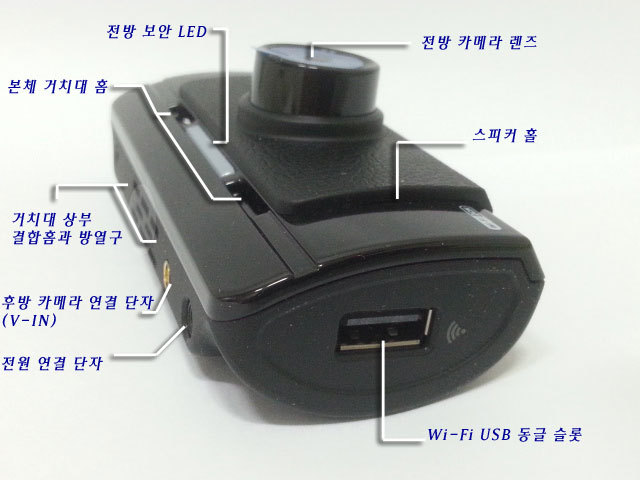

본체의 우측면에는 와이파이(Wi-Fi) USB 동글 슬롯이 있습니다.연결할 경우에는 확장성이 커지면서 안드로이드

(Android 2.3버전 이상), iOS(5.0버전 이상)운영체제를 사용하는 스마트 폰, 태블릿PC, 네비게이션 등의

와이파이(Wi-Fi)통신을 지원하는 단말기에서 영상 재생, 실시간 영상, 아이로드 V9의 환경설정이 가능합니다.

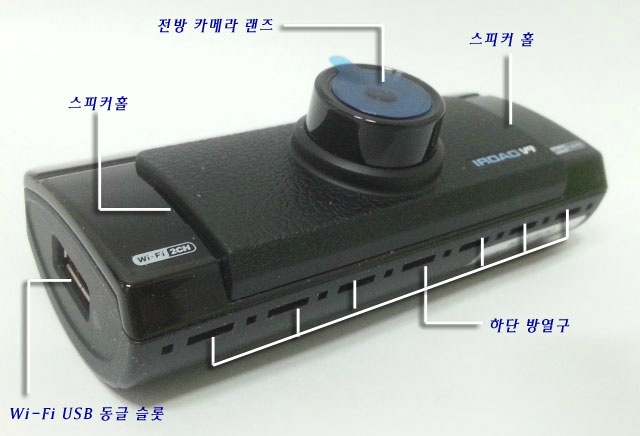

본체의 우측 하단에서 보면, 와이파이 USB 동글 슬롯, 하단 방열구, 스피커 홀, 전방 카메라 렌즈가 보입니다.

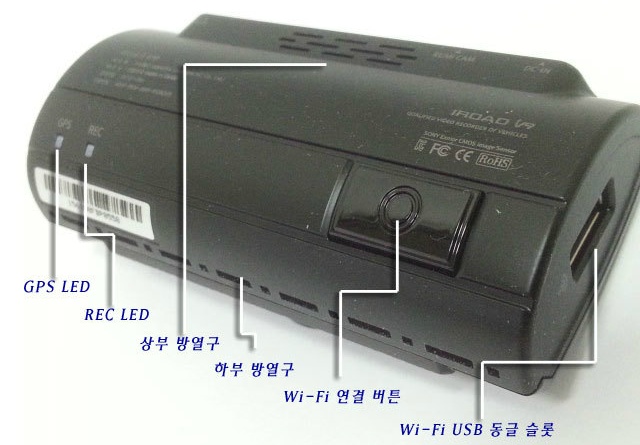

본체의 후면 하단에서 살펴보면, GPS의 수신상태를 알려주는 GPS LED, 블랙박스의 녹화상태를 알려주는 REC

LED, 고화질의 녹화가 가능하기에 열의 방출에도 신경을 쓴 상부 방열구와 하부 방열구, 와이파이(Wi-Fi)통신

을 지원하는 단말기에서 영상 재생, 실시간 영상, 환경설정이 가능하게 연결하는 와이파이(Wi-Fi) 연결 버튼,

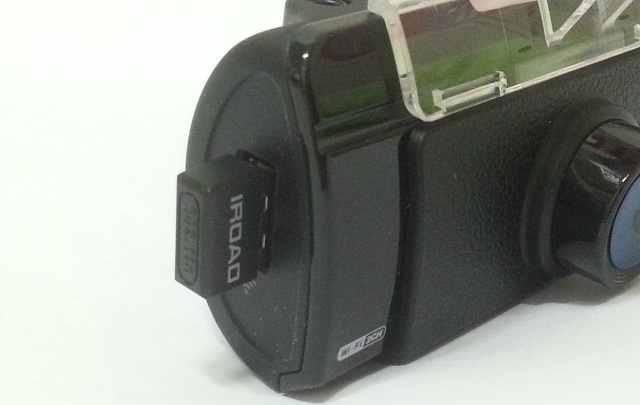

와이파이(Wi-Fi) USB 동글 슬롯에 IROAD USB 동글의 장착방법은 사진과 같이 아이로드(IROAD)글자가

본체의 정면을 바라보고, 본체의 후면에서 보면 아이로드(IROAD)글자가 안보이게 끼워주어야 합니다.

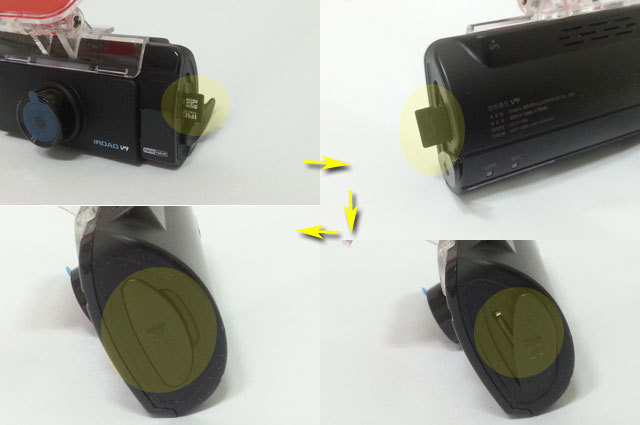

메모리 슬롯에 메모리 삽입 방법도 메모리의 글자가 본체의 정면에서는 보이게, 후면에서는 안보이게 끼워 주고,

딸깍소리가 손가락끝에 느껴지게 살며시 밀어 주고, 메모리슬롯 덥개로 막아서 고정하여 주면 됨니다.

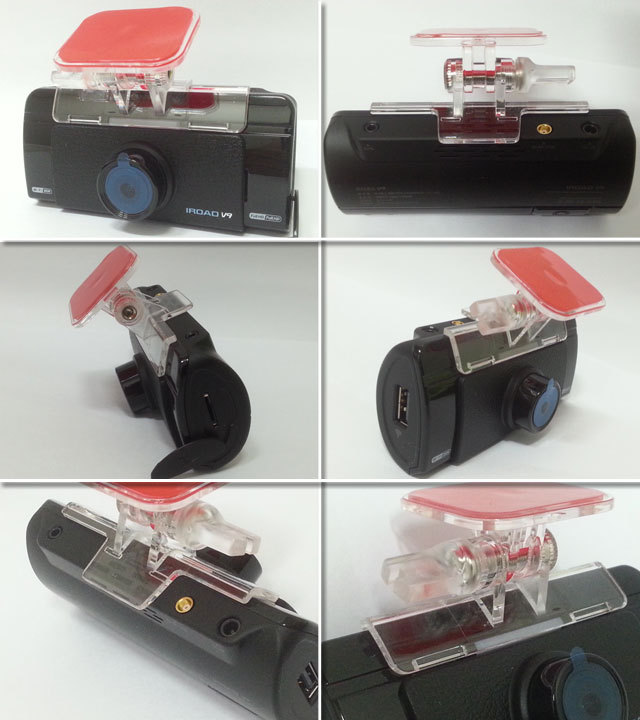

본체의 투명거치대를 장착한 모습으로 본체 전면의 가죽처리된 가로길이만큼 가로길이가 길며,

전방 보안LED가 투명거치대의 끝부분에 덮어지는 점이 있는데, 거치대의 재질이 투명하여 무관할 것이라고 봅니다.

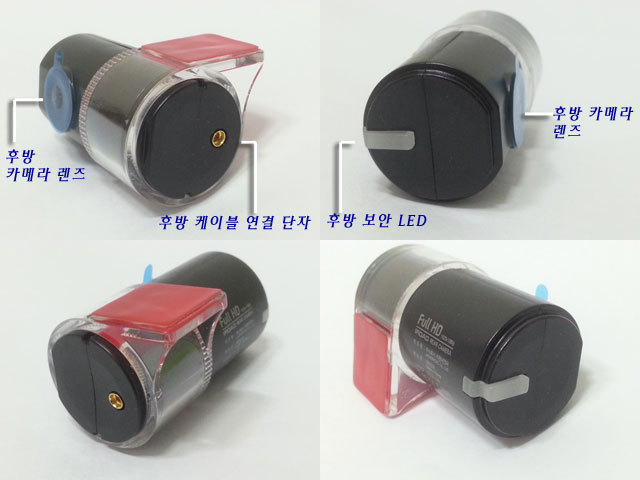

Full HD 소니 이미지센서를 사용한 후방카메라는 약 5.3cm×지름2.7cm의 작은 크기로 렌즈의 위치는 장착기준으로

360도 회전이 가능한 투명거치대의 영향으로 후방 보안 LED와 같은 반대편에 위치하고 있으며, 본체와 연결될

둥축케이블의 연결 단자는 투명거치대와 같은 방향의 측면에 위치하고 있어 후방 보안 LED와 후방연결 단자는

동일 선상에 있으며, 후방 카메라 렌즈의 반대편에 있게 됨니다.

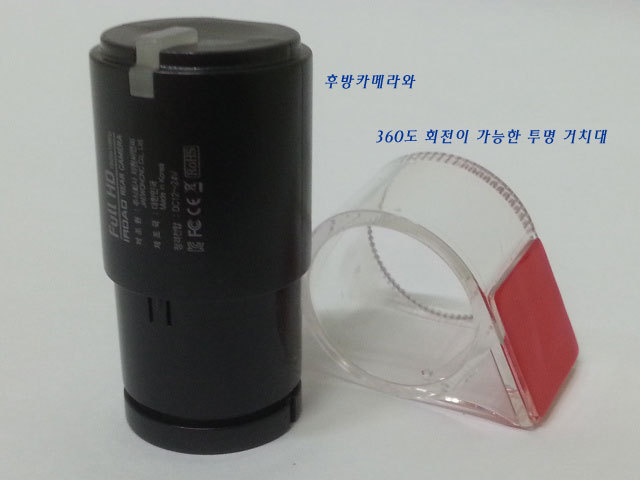

후방카메라와 360도 회전이 가능한 투명거치대를 분리하여 본 모습으로 추후에 후방카메라의 이상증상으로

 교환 또는 수리를 받을 경우에 탈부착으로 인하여 썬팅지의 손상을 방지할수 있는 것입니다.

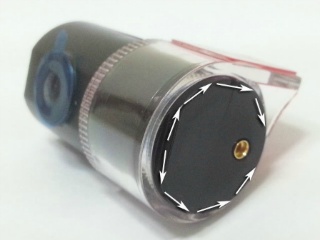

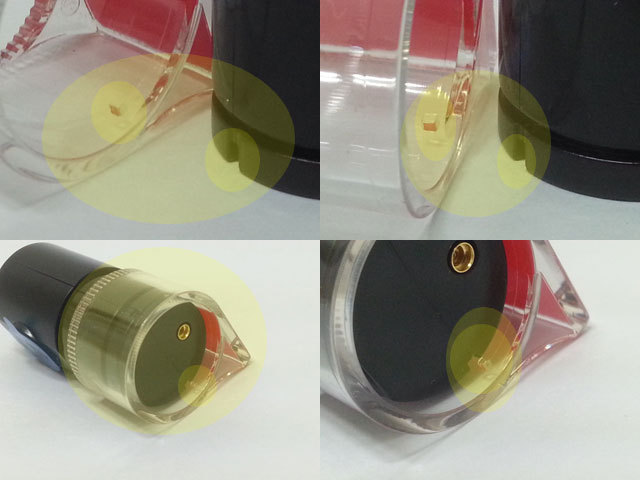

조립은 톱니모양의 면이 후방카메라의 안쪽에 위치하게 하고, 후방카메라의 홈과 투명거치대의 돌출부분을 맞춰서

후방카메라를 투명거치대방향으로 밀어 주면 조립이 되고, 유리부착상태에서 거치대를 보면 거치대의 돌출부분가

보이며, 렌즈의 위치를 아래로 돌려서 홈과 돌출부분를 맞춰서 거치대의 반대 방향으로 밀어주면 분리가 됨니다.

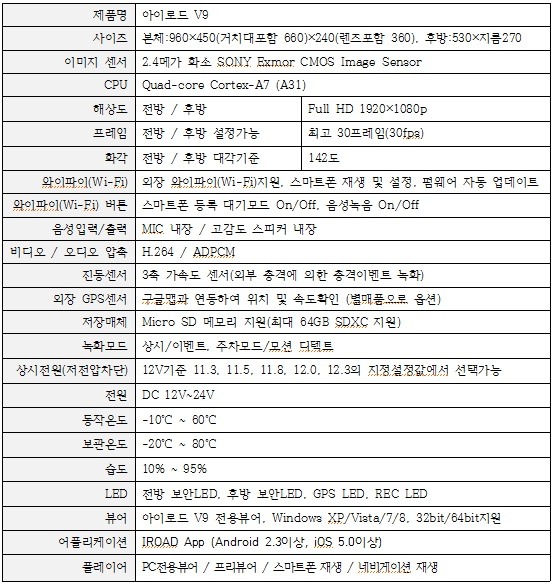

소니 이미지센서를 사용한 전후방의 Full-HD, 30프레임 IROAD V9의 제품사양

------------------------------ IROAD V9 블랙박스 특징 --------------------------

2채널, 전방 Full HD(1920x1080p) 30프레임, 후방 Full HD(1920x1080p) 30프레임, 자동 주차모션 전환,

쿼드코어(Quad Core) Cortex-A31 CPU 탑재로 안정적인 2채널 녹화, 142도 와이드 화각, 외장 GPS안테나,

자동업데이트, PC전용뷰어, 상시녹화, 충격 이벤트 녹화, 전,후방 쏘니 이미지 센서(2.4M 픽셀), 충격 알림,

자동복구시스템, 34가지 음성안내,  실속형 블랙박스,자동주차모드, 2채널 블랙박스, 후방 시큐리티LED,

무결성검증, 카메라 밝기조정, PIP화면, 전후방화면, 확대경, 차선그리기, 섬네일, JDR파일시스템,

무선 와이파이 Wi-Fi 스마트폰으로 전후방 실시간영상, 녹화 영상 재생, 블랙박스 환경설정, 펌웨어,

저전압차단(상시전원) 내장, 고품질 음성녹음, 차량배터리 방전 방지, 포멧프리,  Wi-Fi통신

아이로드 V9 체험단에 선정되어 작성한 체험기로

재원씨앤씨(http://http://www.navinc.co.kr)에서 제품을 무상으로 제공을 받아서 작성되었습니다.
